알루미늄 프로파일 홀 가공
오늘은 프로파일 홀 가공에 대해 알아볼까요?
프로파일의 기본적인 가공에 속하는 홀가공은
조립공구가 들어갈 공간을 확보하는 과정이에요!(다른 용도일 때도 있어요!)
<-홀가공에 쓰이는 드릴비트들(사이즈는 다양해요)
프로파일 홀가공 시, 홀 크기는 프로파일 크기에 따라 달라져요.
20계열은 M4.8 ±1mm
30계열은 M5.8 ±1mm
40계열은 M7.8 ±1mm
보통 이 정도 크기로 가공이 되요.
보통 이 정도 크기로 가공이 되요.
너무 크게 가공할 경우 프로파일 살부분이 파이기 때문에 적당한 크기로 하는 게 조립 면이 예뻐요.
<가공기계 준비>

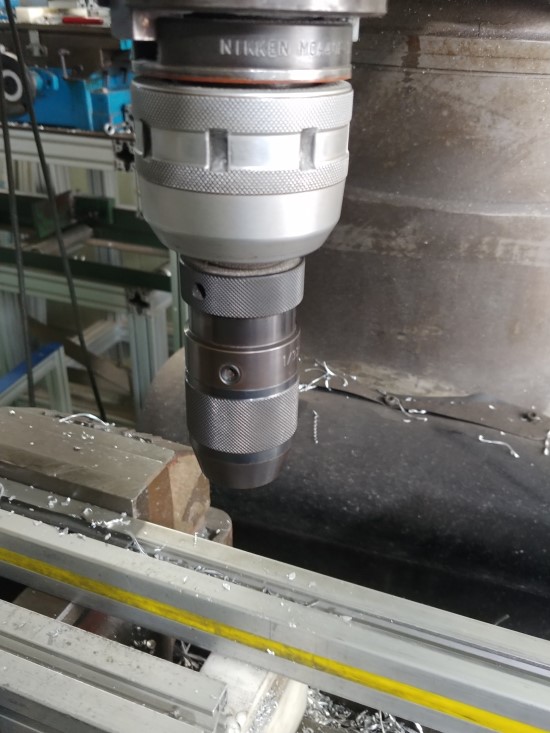

<-밀링에 원하는 드릴을 장착해주고
<-밀링을 가동하면 기계는 준비 완료
<프로파일 가공 준비>

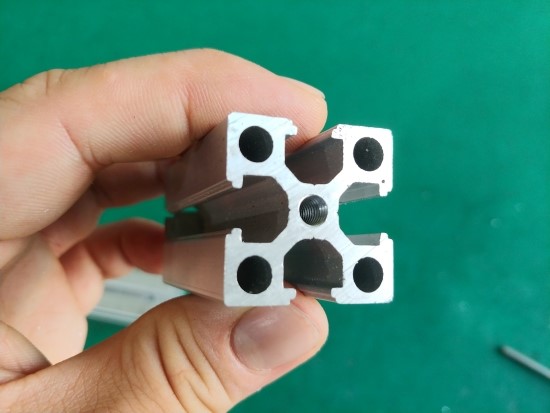

30*30 프로파일을 아래와 같은 조립이 되게 가공해볼 거예요.
<-이렇게 조립해볼까요?
<-가공할 부분 마킹
이러면 기계 준비와 프로파일은 준비 완료!
가공해볼까요?
<가공>
<-원하는 위치에 세팅하고
<-원하는 위치에 세팅하고
드릴을 내려주면 가공 완료!
동영상을 통해 볼까요?
가공면을 살펴볼까요?
<-가공면이 지저분하죠? 조립 시 방해가 돼요.
<-이렇게 홀 주변을 가공해주면?
<-말끔하게 가공된 홀을 볼 수 있죠?
<-가공면이 지저분하죠? 조립 시 방해가 돼요.
<-이렇게 홀 주변을 가공해주면?
<-말끔하게 가공된 홀을 볼 수 있죠?
